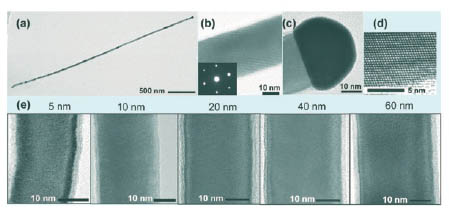

| GaAs NWの透過電子顕微鏡写真。(a)単一NW。(b), (c)単一NW中心と先端付近の高倍率像。(d)NW側面の高倍率像。(e)サイズの異なる金粒子を用いたNW。 | サイズの異なるGaAs NWの フォトルミネッセンススペクトル。 |
|
|
|
| GaAs NWの透過電子顕微鏡写真。(a)単一NW。(b), (c)単一NW中心と先端付近の高倍率像。(d)NW側面の高倍率像。(e)サイズの異なる金粒子を用いたNW。 | サイズの異なるGaAs NWの フォトルミネッセンススペクトル。 |
直径が制御されたフリースタンディングGaAsナノワイヤと 光学特性に現れる量子効果
半導体ナノワイヤ(NW)は半導体ナノ構造の1つであり、新しい電子および光デバイス実現に貢献する可能性があるため、注目を集めている。NWは、新しいナノ構造を構成する基本的な構造体となることや、特徴的な量子細線構造を実現することも期待されている。フリースタンディング型のNWの新しい応用を追求するため、GaAs ＮＷのサイズ制御について検討し、その光学特性を調べた。電子顕微鏡写真で明らかなように、異なるサイズの金粒子を用いることで、NWのサイズ制御が可能であることが分かった。また、フォトルミネッセンス測定で、量子効果の観測に成功した。これは、NWの光学特性における量子サイズ効果や、量子細線構造での新規物性の解明に貢献することが期待される（39ページ）。
